防爆装置

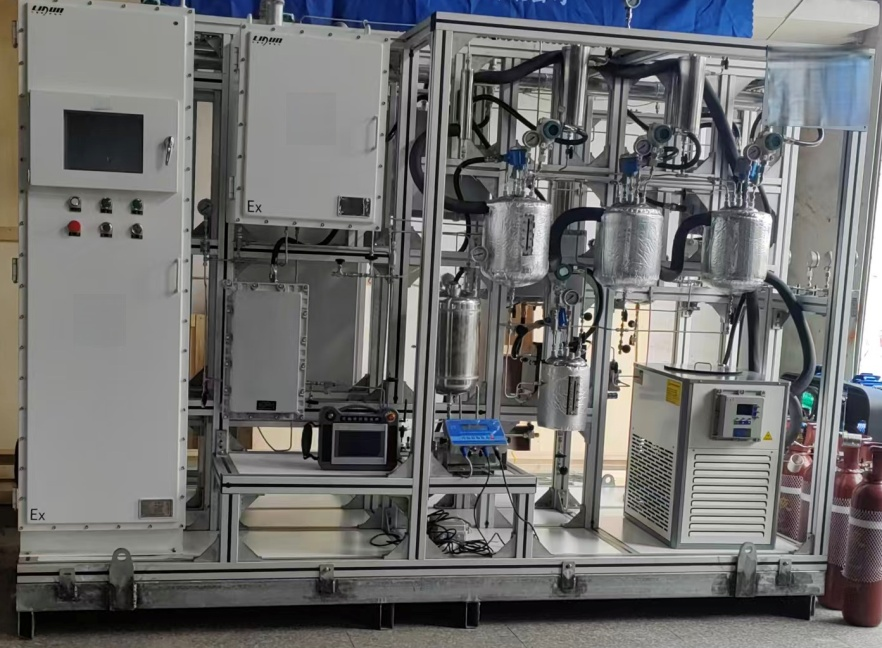

实验室小型防爆反应装置，是开展高压加氢、易燃易爆气体反应研究的核心设备，其防爆设计能有效保障实验过程的安全性。（1）加氢反应机理探究：可深入研究各类加氢反应（如加氢脱硫、加氢脱氮、加氢脱氧、加氢饱和等）的反应机理，揭示反应物在催化剂表面的吸附、活化、反应及产物脱附过程；（2）催化剂性能评价：能系统评估催化剂的活性、选择性、稳定性和抗中毒能力，加速高效、低成本加氢催化剂的研发进程；（3）反应动力学研究：可建立加氢反应的动力学模型，量化反应速率与温度、压力、空速等参数的关系，为工业化装置设计提供基础数据。
工艺开发与优化功能。（1）新工艺验证：对新型加氢工艺（如连续加氢、浆态床加氢、超临界加氢等）进行可行性验证，评估其技术成熟度和工业化潜力；（2）参数优化：系统研究反应温度、压力、氢油比、空速等参数对加氢反应性能的影响，优化工艺条件，提高反应效率和产品质量；（3）集成工艺试验：开展加氢反应与分离、提纯等技术的集成试验，探索一体化解决方案，提高工艺的连续性和自动化水平。
系统组成：氢气供应与控制系统、加氢反应系统、产物分离与分析系统、安全与防爆系统
（1）氢气供应与控制系统
- 核心设备：氢气钢瓶、减压阀、气体质量流量控制器、氢气净化器、压力变送器
- 主要参数：
- 氢气纯度：≥99.99%，可通过氢气净化器进一步提纯至99%以上
- 氢气流量：1~10NL/min，控制精度±1%F.S
- 氢气压力：常压~10MPa，控制精度±0.01MPa
- 功能：为加氢反应提供稳定、纯净的氢气，并实现氢气流量和压力的精确控制
（2）加氢反应系统
- 核心设备：防爆加氢反应釜、加热炉/冷却系统、搅拌装置、压力控制系统
- 主要参数：
- 催化剂装填量：1~1L，可根据实验需求定制
- 反应釜材质：316L不锈钢、哈氏合金、钛材、蒙乃尔合金等，可根据反应介质特性选择
- 操作温度：室温~300℃，控温精度±1℃，可实现单段或多段控温
- 操作压力：常压~10MPa，压力控制精度±0.01MPa
- 搅拌方式：磁力搅拌、机械搅拌或气动搅拌，搅拌转速0~1000rpm，控制精度±1rpm
- 防爆等级：ExdIICT4或更高，满足氢气等爆炸性气体环境的使用要求
- 典型反应类型：
- 有机合成加氢：如烯烃加氢、芳烃加氢、羰基加氢等
- 石油化工加氢：如加氢精制、加氢裂化、加氢处理等
- 环保领域加氢：如废水加氢处理、废气加氢净化等
- 功能：提供加氢反应所需的温度、压力和搅拌条件，实现反应物在催化剂表面的高效转化
（3）产物分离与分析系统
- 核心设备：冷凝器、气液分离器、过滤器、气相色谱仪、液相色谱仪、在线分析仪
- 主要参数：
- 冷凝温度：~20~100℃，控温精度±1℃
- 分离效率：≥95%
- 检测精度：气体组分浓度±0.1%，液体组分浓度±0.1%
- 响应时间：≤10s
- 功能：实现产物的分离、收集和分析，实时监测反应过程中原料和产物的组成及浓度变化
（4） 安全与防爆系统
- 核心设备：防爆控制柜、安全泄压阀、压力报警器、温度报警器、氢气泄漏检测仪
- 主要参数：
- 安全泄压阀开启压力：05~1.1倍操作压力
- 压力报警阈值：9倍操作压力
- 温度报警阈值：9倍操作温度
- 氢气泄漏报警浓度：≤1%LEL
- 安全保护功能：
- 超压保护：当反应釜内压力超过安全阈值时，安全泄压阀自动开启，释放压力，防止爆炸
- 超温保护：当反应釜内温度超过安全阈值时，加热系统自动停止加热，同时启动冷却系统，降低温度
- 氢气泄漏保护：当检测到氢气泄漏时，氢气泄漏检测仪自动报警，并启动排风系统，排除泄漏的氢气
- 电气防爆保护：所有电气设备均采用防爆设计，防止电火花引发氢气爆炸
| 系统组成 | 核心设备 | 关键技术参数 | 参考值 |
| 氢气供应与控制系统 | 气体质量流量控制器、氢气净化器 | 氢气纯度≥99.99%，流量0.1~10NL/min | 氢气纯度≥99.99%，流量1~5NL/min |
| 压力常压~10MPa，控制精度±0.01MPa | 压力0.1~5MPa，控制精度±0.01MPa | ||
| 加氢反应系统 | 防爆加氢反应釜、加热炉 | 催化剂装填料：0.1~1L，操作温度：室温~300℃ | 催化剂装填料：0.1~1L，操作温度：室温~250℃ |
| 操作压力常压~10MPa，搅拌转速0~1000rpm | 操作压力0.1~5MPa，搅拌转速0~800rpm | ||
| 防爆等级ExdIICT4，控温精度±1℃ | 防爆等级ExdIICT4，控温精度±1℃ | ||
| 产物分离与分析系统 | 冷凝器、气相色谱仪 | 冷凝温度~20~100℃，分离效率≥95% | 冷凝温度~10~50℃，分离效率≥98% |
| 检测精度气体组分±0.1%，液体组分±0.01% | 检测精度气体组分±0.1%，液体组分±0.01% | ||
| 安全与防爆系统 | 防爆控制柜、氢气泄漏检测仪 | 安全泄压阀开启压力1.05~1.1倍操作压力 | 安全泄压阀开启压力1.05倍操作压力 |
| 氢气泄漏报警浓度≤1%LEL，压力报警阈值0.9倍操作压力 | 氢气泄漏报警浓度≤1%LEL，压力报警阈值0.85倍操作压力 |
