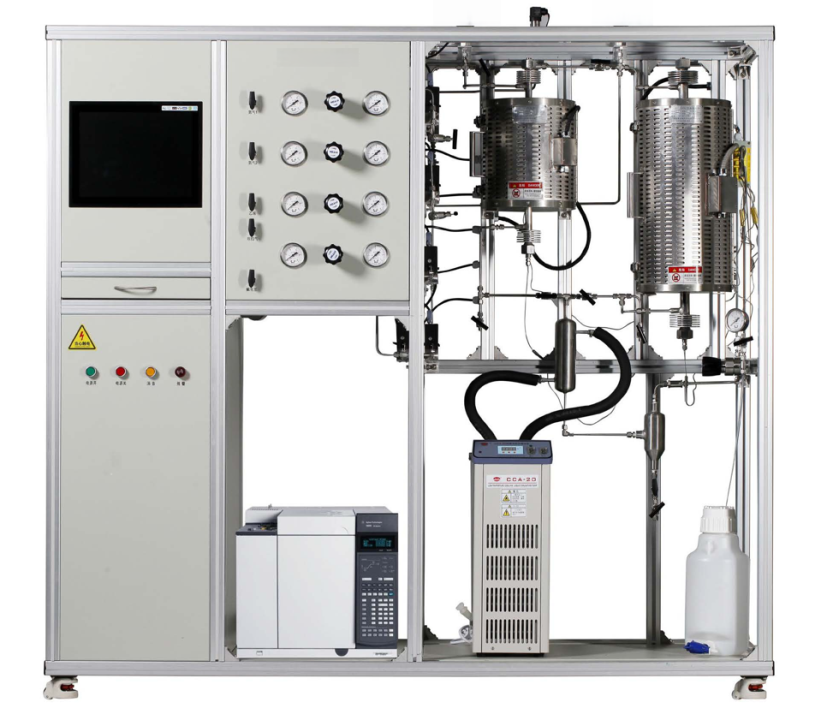

VOCS吸脱附纯化装置

VOCS吸脱附纯化装置

实验室小型VOCs吸脱附纯化装置，是实现挥发性有机物（VOCs）高效治理与资源化利用的核心科研工具，对推动我国大气污染防治和“双碳”目标实现具有重要作用。（1）可深入研究VOCs在吸附剂表面的吸附、脱附机制，揭示VOCs分子与吸附剂表面活性位点的相互作用规律；（2）吸附剂性能评价：系统评估不同类型吸附剂（如活性炭、分子筛、MOFs、炭纤维等）对VOCs的吸附容量、选择性、稳定性和再生性能；（3）热力学与动力学研究：建立VOCs吸附~脱附过程的热力学和动力学模型，量化温度、压力、吸附剂性质等参数对吸附过程的影响。

工艺开发与优化功能。（1）新工艺验证：对新型VOCs吸脱附工艺（如变温吸附TSA、变压吸附PSA、真空脱附VSA等）进行可行性验证；（2）参数优化：系统研究吸附温度、脱附温度、吸附压力、脱附压力、循环时间等参数对VOCs去除效率和能耗的影响，优化工艺条件；（3）集成工艺试验：开展VOCs吸脱附与其他VOCs治理技术（如催化燃烧、冷凝回收、膜分离）的集成试验，探索高效、低能耗的复合VOCs治理工艺。

系统组成：模拟气制备系统、吸附-脱附反应系统、产物分离与回收系统、分析检测系统、控制系统。

（1）VOCs模拟气制备系统

• 核心设备：VOCs标准气体/发生器、氮气/空气气瓶/发生器、气体混合器、质量流量控制器
• 主要参数：

• VOCs种类：苯、甲苯、二甲苯、丙酮、乙酸乙酯、氯乙烯等常见VOCs
• VOCs浓度：0~10000mg/Nm³（可调）
• 气体流量：10~1000L/min（标准状态下）
• 温度范围：室温~100℃
• 湿度范围：0~90%RH（可调）
  • 功能：提供符合实验要求的VOCs模拟气，并实现VOCs浓度、流量、温度和湿度的精确控制

（2）吸附~脱附反应系统

• 核心设备：吸附床、加热/冷却系统、压力控制系统、真空系统
• 主要参数：

• 吸附床类型：固定床、流化床、移动床
• 吸附剂装填量：10~1000mL
• 吸附温度：室温~80℃
• 脱附温度：80~200℃
• 吸附压力：常压~0.5MPa（表压）
• 脱附压力：01~0.1MPa（表压）/真空脱附
• 吸附空速：100~10000h⁻¹
  • 功能：实现VOCs在吸附剂表面的吸附和脱附过程

（3）产物分离与回收系统

• 核心设备：冷凝器、分离器、储罐、真空泵
• 主要参数：

• 冷凝温度：~20~40℃
• 分离效率：≥95%
• 回收VOCs纯度：≥95%
• 回收效率：≥90%
  • 功能：对脱附得到的高浓度VOCs进行分离、冷凝和回收，实现VOCs的资源化利用

（4）分析检测系统

• 核心设备：气相色谱仪、质谱仪、PID检测仪、在线VOCs监测仪
• 主要参数：

• 检测指标：苯系物、卤代烃、醛酮类、酯类等常见VOCs
• 检测精度：≤0.1mg/Nm³
• 响应时间：≤10s
• 数据采集频率：1~10Hz
  • 功能：实时监测吸附~脱附过程中VOCs浓度变化，计算吸附容量、脱附效率、回收效率和能耗

（5）自动控制系统

• 核心设备：PLC控制器、触摸屏、数据采集与处理系统
• 主要参数：

• 温度控制精度：±1℃
• 压力控制精度：±0.01MPa
• 流量控制精度：±1%FS
• 循环时间控制精度：±1s
  • 功能：实现VOCs吸附~脱附过程的自动化控制和数据采集、存储与分析

系统组成	核心设备	关键技术参数	参考值
VOCs模拟气系统	VOCs气瓶、气体混合器	VOCs浓度：0~10000mg/Nm³，流量10~1000L/min	VOCs浓度：100~5000mg/Nm³，流量100~500L/min
		温度：室温~100℃，湿度：0~90%RH	温度：25~50℃，湿度：30~70%RH
吸附~脱附系统	吸附床、加热炉	吸附剂装填量10~1000mL，吸附温度：室温~80℃	吸附剂装填量100~500mL，吸附温度：25~50℃
		脱附温度：80~200℃，吸附空速100~10000h⁻¹	脱附温度：120~180℃，吸附空速1000~5000h⁻¹
产物分离回收系统	冷凝器、储罐	冷凝温度：-20~40℃，分离效率≥95%	冷凝温度：-10~20℃，分离效率≥98%
		回收VOCs纯度：≥95%，回收效率≥90%	回收VOCs纯度：≥99%，回收效率≥95%
分析检测系统	气相色谱仪、PID检测仪	检测精度：≤0.1mg/Nm³，响应时间≤10s	检测精度：≤0.1mg/Nm³，响应时间≤5s
控制系统	PLC控制器、触摸屏	温度：控制精度：±1℃，压力控制精度：±0.01MPa	温度：控制精度：±0.5℃，压力控制精度：±0.01MPa
