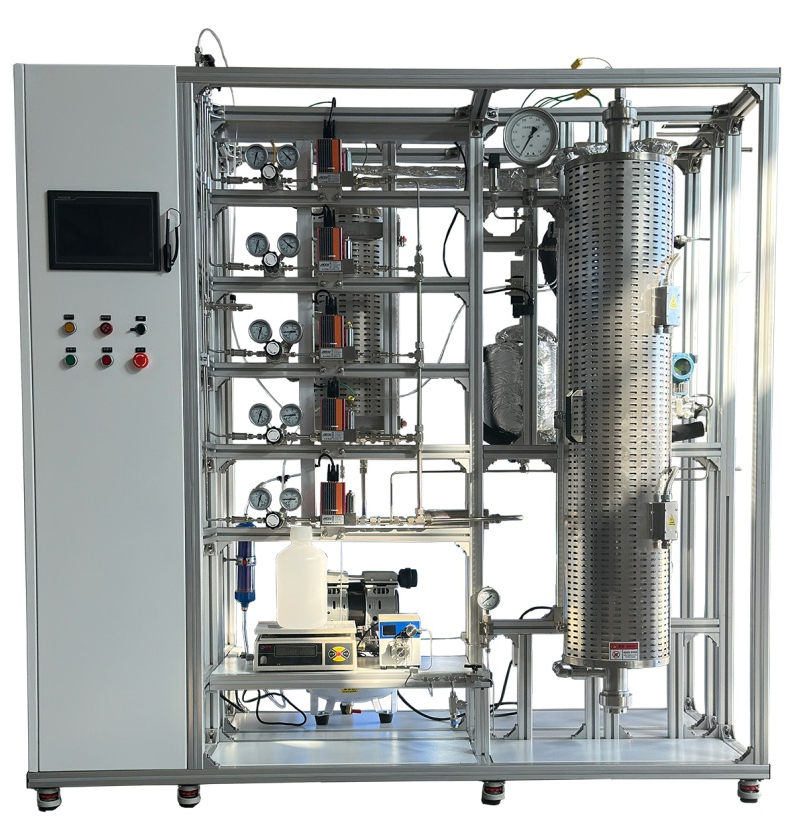

蜂窝催化剂脱硫脱硝测试装置
实验室小型蜂窝催化剂脱硫脱硝测试装置，是工业烟气脱硫脱硝技术研发与优化的核心科研工具，对推动我国大气污染防治和“双碳”目标实现具有重要作用。（1）可深入研究SO₂和NOₓ在蜂窝催化剂表面的吸附、活化、反应路径及中间产物演变规律；（2）催化剂性能评价：系统评估不同类型蜂窝催化剂（如钒钛基、分子筛基、金属氧化物基等）对SO₂和NOₓ的脱除效率、选择性、稳定性和抗中毒能力；（3）反应动力学研究：建立脱硫脱硝反应的动力学模型，量化反应速率与温度、空速、SO₂/NOₓ浓度、O₂含量等参数的关系。
工艺开发与优化功能。（1）新工艺验证：对新型脱硫脱硝工艺（如SCR、SNCR、联合脱硫脱硝工艺等）进行可行性验证；（2）参数优化：系统研究反应温度、空速、SO₂/NOₓ浓度、O₂含量、NH₃/NOₓ比等参数对脱硫脱硝效率和能耗的影响，优化工艺条件；（3）集成工艺试验：开展脱硫脱硝与其他技术（如除尘技术、脱汞技术、CO₂捕集技术）的集成试验，探索高效、低碳的烟气综合治理路径。
系统组成：模拟烟气制备系统、反应系统、还原剂供应系统、分析检测系统、自动控制系统
（1）模拟烟气制备系统
- 核心设备：SO₂气瓶、NOₓ气瓶、O₂气瓶、N₂气瓶、质量流量控制器、蒸汽发生器、气体混合器
- 主要参数：
- SO₂浓度：0~5000mg/Nm³（可调）
- NOₓ浓度：0~2000mg/Nm³（可调）
- O₂浓度：0~21%（可调）
- H₂O浓度：0~20%（可调）
- 烟气流量：10~1000L/min（标准状态下）
- 温度范围：室温~400℃
- 功能：提供符合实验要求的模拟烟气，并实现各组分浓度和温度的精确控制
（2）反应系统
- 核心设备：固定床反应器、加热炉、温度控制系统、压力控制系统
- 主要参数：
- 反应器类型：固定床反应器（蜂窝催化剂专用）
- 反应温度：100~450℃
- 反应压力：常压~0.1MPa（表压）
- 空速范围：1000~100000h⁻¹
- 催化剂尺寸：常见150×150×300mm，或实验室定制小尺寸
- 功能：实现模拟烟气在蜂窝催化剂作用下的脱硫脱硝反应
（3）还原剂供应系统
- 核心设备：NH₃气瓶/尿素溶液储罐、质量流量控制器/计量泵、蒸发器
- 主要参数：
- NH₃浓度：0~100%（可调）
- 尿素溶液浓度：0~50%（质量分数，可调）
- NH₃/NOₓ比：0~2（可调）
- 功能：提供符合实验要求的还原剂（NH₃或尿素），并实现流量的精确控制
（4）分析检测系统
- 核心设备：烟气分析仪、气相色谱仪、质谱仪、SO₂/NOₓ在线传感器
- 主要参数：
- SO₂检测范围：0~10000mg/Nm³，精度±1%FS
- NOₓ检测范围：0~5000mg/Nm³，精度±1%FS
- O₂检测范围：0~25%，精度±1%
- H₂O检测范围：0~20%，精度±1%
- 数据采集频率：1~10Hz
- 功能：实时监测反应前后烟气中各组分浓度变化，计算脱硫脱硝效率、选择性和能耗
（5）自动控制系统
- 核心设备：PLC控制器、触摸屏、数据采集与处理系统
- 主要参数：
- 温度控制精度：±1℃
- 流量控制精度：±1%FS
功能：实现脱硫脱硝过程的自动化控制和数据采集、存储与分析
