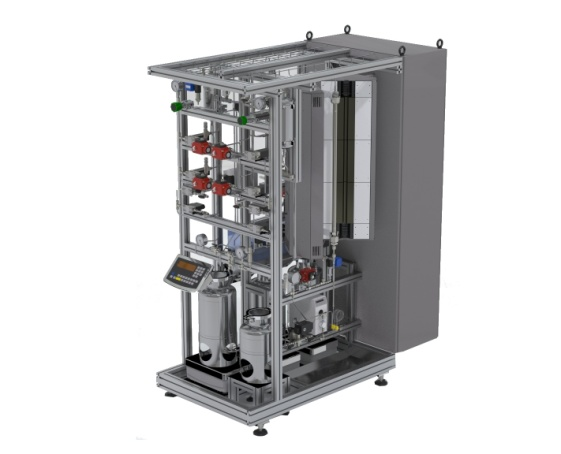

单管催化剂评价装置
小试/中试级别单管催化剂评价装置，是连接实验室基础研究与工业化生产的关键桥梁，既能精准模拟工业化反应条件，又能实现尾气的循环利用与达标排放。（1）工业级性能模拟：精准模拟工业化生产中的反应温度、压力、空速、原料浓度等关键参数，真实反映催化剂在工业环境下的活性、选择性和稳定性；（2）长周期稳定性测试：可开展数百乃至数千小时的连续运转实验，评估催化剂的失活速率、抗中毒能力和再生性能，为工业化装置的催化剂选型和更换周期提供依据；（3）放大效应研究：对比实验室小型装置与中试装置的反应结果，分析催化剂放大过程中的传递效应和反应动力学变化，为工业化装置的设计和优化提供基础数据。
尾气净化与循环利用功能。（1）尾气达标排放：对反应产生的尾气进行深度净化处理，确保各项污染物排放浓度符合国家和地方环保标准；（2）尾气循环利用：将净化后的部分或全部尾气循环回反应系统，提高原料利用率，降低生产成本，同时减少温室气体排放；（3）资源回收：对尾气中有价值的组分进行分离和回收，实现资源的高效利用。
工艺放大与验证功能。（1）工业化工艺验证：对实验室研发的新工艺、新技术进行中试规模验证，评估其工业化可行性和可靠性；（2）工艺参数优化：系统研究工业化生产中的关键工艺参数（如温度、压力、空速、原料配比等）对反应性能和产品质量的影响，优化工艺条件，提高生产效率和产品质量；（3）工业化装置设计依据：为工业化装置的工艺设计、设备选型和操作条件制定提供准确可靠的基础数据。
系统组成：进料与反应系统、产物处理与尾气循环系统、在线分析与检测系统、控制系统。
（1）进料与反应系统
- 核心设备：精密计量泵/气体质量流量控制器、原料预热器、单管反应器、加热炉、压力控制系统
- 主要参数：
- 进料类型：液体、气体或气液混合物，支持多路进料
- 进料精度：液体计量精度±0.5%F.S，气体流量控制精度±1%F.S
- 反应器规格：直径50~200mm，长度1000~3000mm
- 材质：可选316L不锈钢、哈氏合金、钛材
- 催化剂装填量：100~10000g（可根据需求定制）
- 操作温度：室温~1200℃，控温精度±1℃，可实现单段或多段控温
- 操作压力：常压~10MPa，压力控制精度±0.01MPa
- 空速范围：100~10000h⁻¹
- 功能：实现原料的精准计量、预热和输送，提供催化剂反应所需的工业级温度、压力和空速条件
（2）产物处理与尾气循环系统
- 核心设备：冷凝器、气液分离器、产品罐、脱碳装置、循环气回收装置、气体压缩机、循环风机
- 主要参数：
- 尾气处理能力：1~100Nm³/h（可根据需求定制）
- 冷凝效率：≥95%
- 脱碳硝效率：≥90%
- 循环气回收效率：≥90%
- 循环比例：0~100%可调，可根据反应需求和原料特性灵活设置
（3）在线分析与检测系统
- 核心设备：多通道气相色谱仪、在线红外光谱仪、质谱仪、气体分析仪、过程传感器阵列
- 主要参数：
- 检测指标：原料及产物中各组分浓度、尾气污染物浓度、反应温度、压力、流量等
- 检测精度：气体组分浓度检测精度±1%，温度检测精度±0.5℃，压力检测精度±0.01MPa
- 分析频率：1~60分钟/次，可根据需要调整
- 功能：实时监测反应过程中原料、产物和尾气的组成及浓度变化，以及反应温度、压力和流量等工艺参数，确保反应过程稳定可控，同时为工艺优化和催化剂性能评价提供数据支持
（4）自动控制系统
- 核心设备：PLC控制器、触摸屏、数据采集与处理系统、远程监控软件
- 主要参数：
- 控制精度：温度±1℃，压力±0.01MPa，流量±1%F.S
- 响应时间：≤1秒
- 通讯接口：支持RS485、Modbus、等工业通讯协议
- 功能：实现反应过程的自动化控制，包括温度、压力、流量、循环比例等参数的精确调节和数据采集、存储与分析，同时具备超温、超压、流量异常等自动报警和联锁保护功能，确保装置安全稳定运行
| 系统组成 | 核心设备 | 关键技术参数 | 参考值 |
| 进料与反应系统 | 计量泵、单管反应器 | 催化剂装填量100~10000g，操作温度室温~1200℃ | 催化剂装填量500~5000g，操作温度室温~1000℃ |
| 操作压力常压~10MPa，空速范围100~10000h⁻¹ | 操作压力0.1~5MPa，空速范围500~5000h⁻¹ | ||
| 尾气净化与循环系统 | 除尘装置、脱硫脱硝装置 | 尾气处理能力10~1000Nm³/h，除尘效率≥99.9% | 尾气处理能力50~500Nm³/h，除尘效率≥99.99% |
| 脱硫效率≥95%，脱硝效率≥90%，循环比例0~100%可调 | 脱硫效率≥98%，脱硝效率≥95%，循环比例0~100%可调 | ||
| 在线分析与检测系统 | 气相色谱仪、气体分析仪 | 检测精度气体组分浓度±1%，温度±0.5℃，压力±0.005MPa | 检测精度气体组分浓度±1%，温度±0.2℃，压力±0.002MPa |
| 分析频率1~60分钟/次 | 分析频率5~30分钟/次 | ||
| 自动控制系统 | PLC控制器、触摸屏 | 控制精度温度±1℃，压力±0.01MPa，流量±1%F.S | 控制精度温度±1℃，压力±0.01MPa，流量±1%F.S |
| 通讯接口支持RS485、Modbus、PROFINET等 | 通讯接口支持RS485、Modbus、PROFINET、OPC UA等 |
