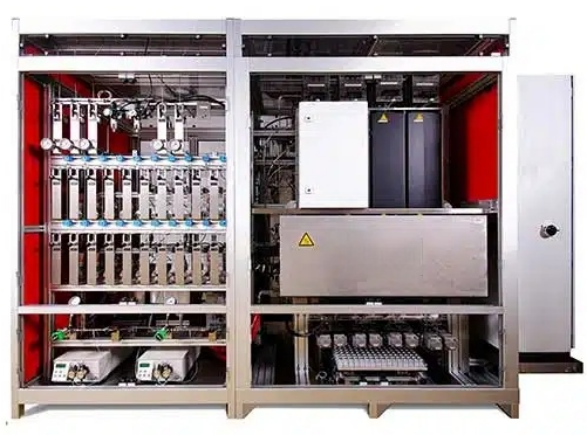

合成氨实验装置
实验室小型合成氨装置，是化肥工业、氢能存储与利用领域的核心研发载体，契合了现代农业和绿色能源的发展需求。（1）可深入研究哈伯-博施法合成氨的微观反应路径，揭示氮气和氢气在催化剂表面的吸附、活化和反应过程，为新型催化剂研发提供理论基础；（2）能系统评估不同类型催化剂（如铁基催化剂、钌基催化剂、新型纳米催化剂）的活性、选择性和稳定性，加速高效、低能耗催化剂的研发进程；（3）可建立合成氨反应的动力学模型，量化反应速率与温度、压力、氢氮比等参数的关系，为工业化装置的优化设计提供关键数据。
工艺开发与优化作用。（1）新工艺验证：对新型合成氨工艺（如电化学合成氨、光催化合成氨、等离子体合成氨等）进行可行性验证，评估其技术成熟度和工业化潜力；（2）参数优化：系统研究反应温度、压力、氢氮比、空速等参数对氨产率和能耗的影响，优化工艺条件，降低生产成本；节能技术研究：（3）开展合成氨过程中的能量回收利用技术研究，如余热回收、反应热利用等，提高能源利用效率。
| 工艺参数 | 控制范围 | 最佳值 |
| 反应温度 | 350~500℃ | 400~450℃（铁基催化剂） |
| 反应压力 | 10~30MPa | 15~20MPa |
| 氢氮比 | 2.8~3.2:1 | 3:1 |
| 空速 | 1000~10000h⁻¹ | 5000~8000h⁻¹ |
| 原料气纯度 | H₂≥99.9%，N₂≥99.9% | H₂≥99.99%，N₂≥99.99% |
| 氨转化率 | 10%~20%（单程） | 15%~18% |
| 产品氨纯度 | ≥99.5% | ≥99.9% |
系统组成：原料气纯化、制备系统、气相计量系统、反应系统、产物冷凝回收系统、循环气系统、分析检测系统、控制系统
| 系统名称 | 核心设备 | 关键参数范围 | 最佳推荐值 |
| 原料气制备系统 | 氢气/氮气发生器、纯化装置 | 氢气纯度≥99.99%，氮气纯度≥99.99% | 氢气纯度≥99.999%，氮气纯度≥99.999% |
| 原料气混合与计量系统 | 质量流量控制器、混合器 | 氢氮比2.8~3.2:1，流量精度±1%FS | 氢氮比3:1，流量精度±1%FS |
| 反应系统 | 合成氨反应器、加热系统 | 温度350~500℃，压力10~30MPa | 温度400~450℃，压力15~20MPa |
| 产物分离与回收系统 | 冷凝器、分离器、精馏塔 | 冷凝温度0~20℃，氨回收率≥95% | 冷凝温度5~10℃，氨回收率≥98% |
| 循环气系统 | 循环压缩机、净化装置 | 循环气流量为原料气的5~10倍 | 循环气流量为原料气的8~10倍 |
| 分析检测系统 | 气相色谱仪、在线分析仪 | 检测精度±2%，响应时间≤10s | 检测精度±2%，响应时间≤5s |
| 控制系统 | PLC控制器、触摸屏 | 控制精度±1℃/±0.01MPa | 控制精度±1℃/±0.01MPa |
