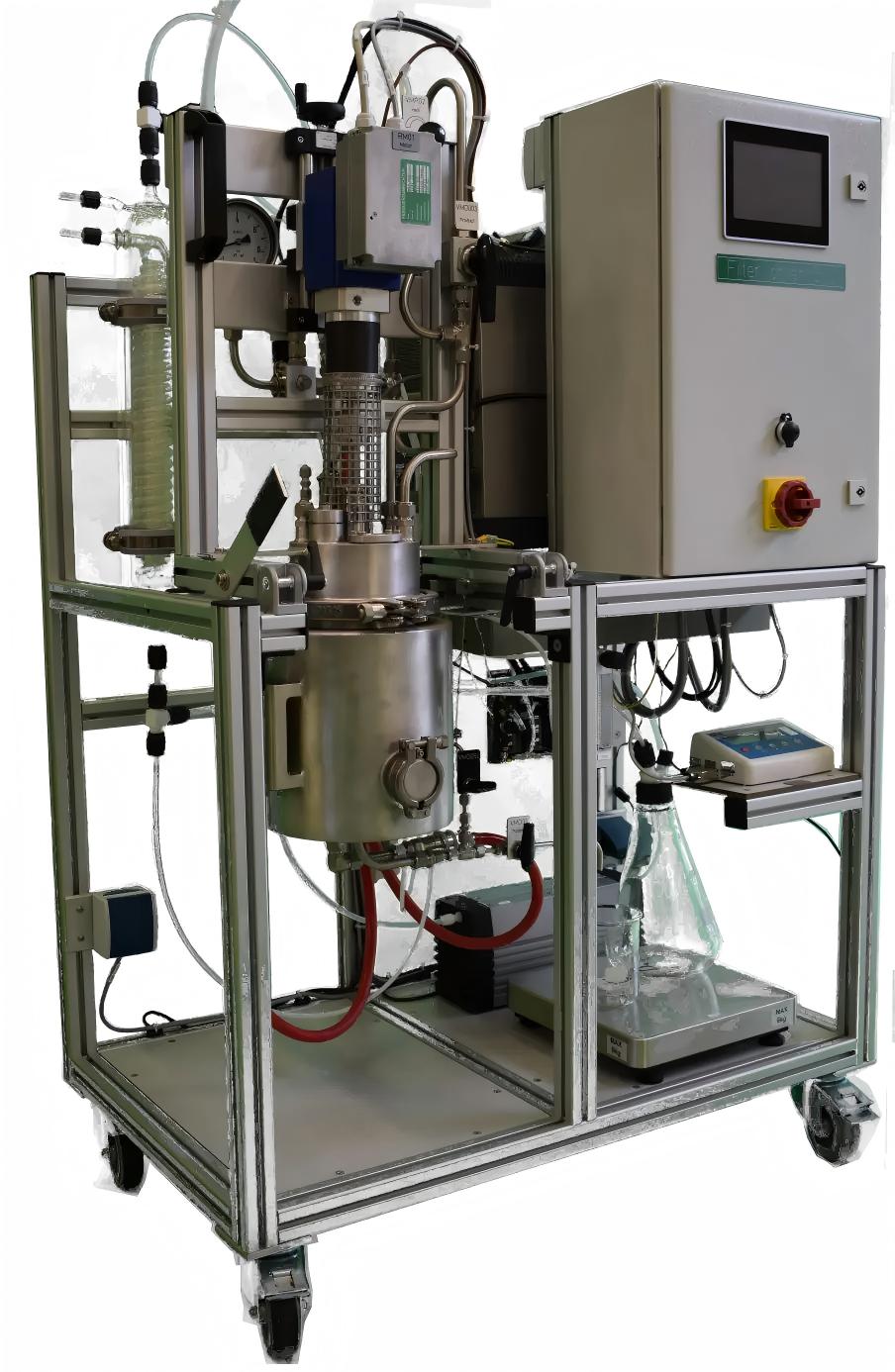

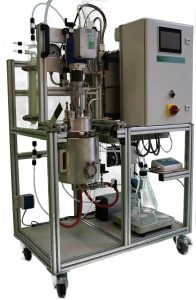

浆态床反应装置
实验室小型浆态床反应装置，是开展多相催化反应研究的核心设备，能实现气、液、固三相高效接触和传质传热，特别适用于高粘度原料、易结焦催化剂和复杂反应体系的研究。（1）反应机理探究：可深入研究浆态床反应中反应物的溶解、扩散、吸附、活化、反应及产物脱附过程，揭示反应的微观机理；（2）催化剂性能评价：能系统评估浆态床专用催化剂的活性、选择性、稳定性和抗结焦能力，加速新型高效催化剂的研发进程；（3）反应动力学研究：可建立浆态床反应的动力学模型，量化反应速率与温度、压力、催化剂浓度、搅拌速度等参数的关系。
工艺开发与优化功能
- 新工艺验证：对新型浆态床反应工艺（如浆态床加氢、浆态床费托合成、浆态床聚合等）进行可行性验证，评估其技术成熟度和工业化潜力
- 参数优化：系统研究反应温度、压力、搅拌速度、催化剂浓度、进料流量等参数对反应性能的影响，优化工艺条件，提高反应效率和产品质量
- 集成工艺试验：可开展浆态床反应与分离、提纯等技术的集成试验，探索一体化解决方案，提高工艺的连续性和自动化水平
产品性能测试与评价功能
- 产品纯度检测：可对反应产物进行纯度分析，评估其是否符合工业生产、精细化工等不同场景的使用要求
- 杂质影响研究：探究反应过程中产生的杂质对产物性能的影响，为杂质去除工艺开发提供依据
- 产品稳定性测试：开展长时间连续运行试验，评估产物产量和纯度的稳定性，验证装置的可靠性
系统组成及核心参数
🔌 进料系统
- 核心设备：精密计量泵（液体）、气体质量流量控制器（气体）、原料混合器、进料预热器
- 主要参数：
- 进料类型：液体、气体或气液混合物，支持多路进料
- 进料精度：液体计量精度±0.5%F.S，气体流量控制精度±1%F.S
- 流量范围：液体1-1000mL/min，气体1-10000mL/min
- 预热温度：室温-300℃，控温精度±1℃
- 功能：实现原料的精准计量、混合和预热，为反应系统提供稳定可控的进料
⚙️ 浆态床反应系统
- 核心设备：浆态床反应釜、加热炉/冷却系统、搅拌装置、压力控制系统
- 主要参数：
- 反应釜容积：1-50L，常见规格为0.5L、1L、2L、5L、10L
- 反应釜材质：316L不锈钢、哈氏合金、钛材、蒙乃尔合金等，可根据反应介质特性选择
- 操作温度：室温-300℃，控温精度±1℃，可实现单段或多段控温
- 操作压力：0-10MPa，常见压力范围为0-5MPa，压力控制精度±0.01MPa
- 搅拌方式：机械搅拌（涡轮式、推进式、锚式等）或气动搅拌，搅拌转速0-1000rpm，控制精度±1rpm
- 催化剂浓度：1-50wt%，可根据反应需求调整
- 典型反应类型：
- 浆态床加氢反应：如重油加氢、煤焦油加氢、生物质加氢等
- 浆态床费托合成反应：将合成气转化为液体燃料和化学品
- 浆态床聚合反应：如聚丙烯、聚乙烯等高分子材料的合成
- 浆态床氧化反应：如废水处理、有机污染物氧化等
- 功能：提供反应所需的温度、压力和搅拌条件，实现气、液、固三相的高效接触和传质传热，促进反应的进行
🧪 产物分离与分析系统
- 核心设备：冷凝器、气液分离器、过滤器、气相色谱仪、液相色谱仪、在线分析仪
- 主要参数：
- 冷凝温度：-20-100℃，控温精度±1℃
- 分离效率：≥95%
- 检测精度：气体组分浓度±0.1%，液体组分浓度±0.01%
- 响应时间：≤10s
- 功能：实现产物的分离、收集和分析，实时监测反应过程中原料和产物的组成及浓度变化
📊 自动控制系统
- 核心设备：PLC控制器、触摸屏、数据采集与处理系统
- 主要参数：
- 控制精度：温度±1℃，压力±0.01MPa，流量±1%F.S，搅拌转速±1rpm
- 通讯接口：支持RS485、Modbus、以太网等通信协议
- 功能：实现反应过程的自动化控制，包括温度、压力、流量、搅拌转速等参数的精确调节和数据采集、存储与分析，同时具备超温、超压、流量异常等自动报警和联锁保护功能
| 系统组成 | 核心设备 | 关键技术参数 | 参考值 |
| 进料系统 | 精密计量泵、气体质量流量控制器 | 液体流量0.1-1000mL/min，气体流量1-10000mL/min | 液体流量0.5-500mL/min，气体流量5-5000mL/min |
| 计量精度±0.5%F.S，预热温度室温-300℃ | 计量精度±0.2%F.S，预热温度室温-200℃ | ||
| 浆态床反应系统 | 浆态床反应釜、搅拌装置 | 反应釜容积0.1-50L，操作温度室温-300℃ | 反应釜容积0.5-10L，操作温度室温-250℃ |
| 操作压力0-10MPa，搅拌转速0-1000rpm | 操作压力0-5MPa，搅拌转速0-800rpm | ||
| 催化剂浓度0.1-50wt%，控温精度±1℃ | 催化剂浓度1-20wt%，控温精度±0.5℃ | ||
| 产物分离与分析系统 | 冷凝器、气相色谱仪 | 冷凝温度-20-100℃，分离效率≥95% | 冷凝温度-10-50℃，分离效率≥98% |
| 检测精度气体组分±0.1%，液体组分±0.01% | 检测精度气体组分±0.05%，液体组分±0.005% | ||
| 自动控制系统 | PLC控制器、触摸屏 | 控制精度温度±1℃，压力±0.01MPa，流量±1%F.S | 控制精度温度±0.5℃，压力±0.005MPa，流量±0.5%F.S |
| 搅拌转速±1rpm | 搅拌转速±0.5rpm |
